一、差壓變送器工作原理

差壓變送器是介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正比，很大位移0.1mm，由它兩側的電容板檢測，再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制（4~20）mA DC輸出信號。

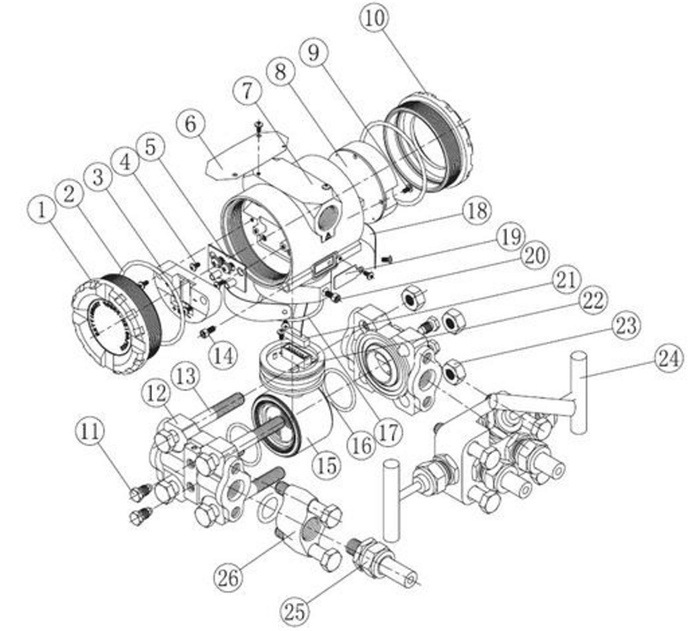

二、差壓變送器結構組成

三、差壓變送器特點

1、準確度高；
2、穩定性好；
3、二線制4-20mADC；
4、固體元件，接插式印刷線路板；
5、小型、重量輕、堅固抗震；
6、量程、低點外部連續可調；
7、正遷移可達500%；負遷移可達600%；
8、阻尼可調；
9、單向過載保護特性好；
10、無機械可動部件維修工作量少；
11、全系列統一結構，低部件互換性強；
12、接觸介質的膜片材料可選；
13、防爆結構，全天候使用；
14、智能HART現場總線協議；
四、差壓變送器性能參數
1、使用對象：液體、氣體和蒸汽；
2、測量范圍：0-0.06kPa至0-40MPa；
3、輸出信號：4-20mA DC；
4、12-45VDC，一般為24VDC；
5、負載特性：與供電電源有關，在某一電源電壓 時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12）；
6、指示表：LCD液晶或者LFD數碼管顯示；
7、防 爆:隔爆型dIIBT4 b:本質 型 iaIICT6；
8、量程和低點：外部連續可調；
9、正負遷移：低點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值，均不能超過測量范圍上限的**（智能型：量程比15:1） 很大正遷移量為很小調校量程的500%；很大負遷移量為很小調教量程的600%；
10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃） 灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃；
11、靜 壓：1、4、10、25、32MPa；
12、溫 度：相對濕度為0～**RH；
13、容積變化量：＜0.16cm3；
14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調；
五、差壓變送器技術參數
（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片）
1、準確度：±0.1%（智能型）、±0.25%、±0.5%；
2、死區：無（≤0.1%）；
3、穩定性：六個月內不超過很大量程的基本誤差值；
4、振動影響：在任意軸上，振動頻率為200Hz；
5、電源影響：小于輸出量程的0.005%V；
6、負載影響：電源如果穩定，則負載沒有影響；
7、安裝位置影響：很大可產生0.24kPa 的低點誤差；
